采用两级压缩技术的Kobelion VT/AT系列：-能效比迈向更佳领域
以最小的能耗，实现最大性能两级压缩技术凭借压倒性的节能与高效表现，
为可持续环保社会贡献更佳解决方案。
电机功率 : 90－250kW
排气量 : 13.8-59.0m3/min
特点
所有机型超过国家GB1级能效标准，能耗向更高水平突破
本公司两级压缩机凭借卓越的空气压缩技术及模块化集成技术，全系列产品达成国家GB1级能效标准，引领行业标杆。

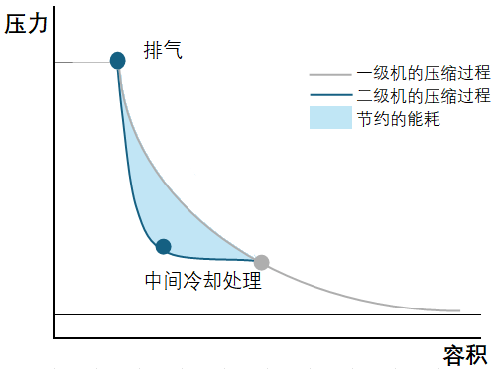

为何两级压缩更加节能?
经过一级压缩后的空气被中间冷却器冷却后,再进入两级压缩的吸气空气体积量就会减少,因而需要的动力也减少。
通过降低各级压缩的压缩比(吸·排气压力差),从而减少压缩过程中的空气泄漏量。

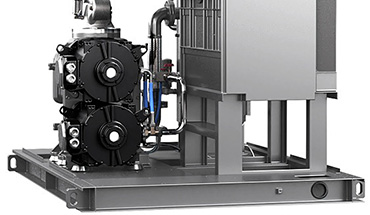

IE5永磁电机双重直连转子结构
通过永磁电机与螺杆转子同轴直连的一体化构造，可针对负载波动更精准、稳定地提供高效节能的压缩空气。
※采用防护等级IP66电机。
※工频机型搭载IE4电机。
精心设计的稳定性能

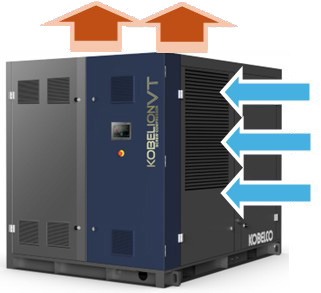

卓越的箱体冷却结构设计
空冷机型搭载涡轮风扇+风扇变频器,兼具环境温度适应性与强效节能冷却特性。后冷却器与油冷却器均采用独立布局。实现高效冷却效能。

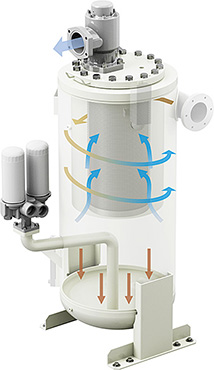

高效率的油分离系统
通过加大油分离器容积并优化分离面积,显著提升油气分离效率,实现更纯净的压缩空气输出。

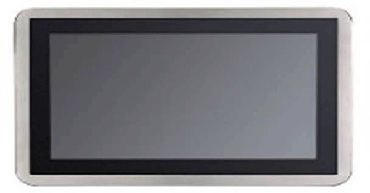

标配7英寸全彩触控屏
控制系统配备7英寸全彩色触控显示屏,采用模块化设计具备高度扩展性,支持灵活的功能选项配置。
规格
VT系列【变频机】
| 型号 | 最高压力 (MPa) |
排气量 (m3/min) |
主电机功率 (kW) |
排气管 接口直径 |
噪音值 dB(A) |
外形尺寸(mm) | 重量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| 长 (W) | 宽(D) | 高(H) | |||||||
| VT90A/W | 1.3 | 13.8~19.9 (13.8~19.9) |
90 | DN80 | 74 (69) |
2400 | 1800 | 2000 | 3700 (3800) |
| VT110A/W | 16.8~23.9 (16.8~23.9) |
110 | DN80 | 75 (71) |
2400 | 1800 | 2000 | 3800 (3900) |
|
| VT132A/W | 20.5~29.0 (21.8~30.0) |
132 | DN100 | 76 (73) |
2800 | 2000 | 2000 | 4200 (4400) |
|
| VT160A/W | 26.0~36.0 (27.6~37.5) |
160 | DN100 | 77 (74) |
2800 | 2000 | 2000 | 4400 (4600) |
|
| VT200A/W | 33.0~45.0 (35.0~47.0) |
200 | DN100 | 78 (75) |
3200 | 2100 | 2100 | 6850 (7250) |
|
| VT250A/W | 42.0~57.0 (44.8~59.0) |
250 | DN100 | 79 (76) |
3200 | 2100 | 2100 | 7150 (7550) |
|
※（）内为水冷机组参数
■备注
电源：380V/50Hz/3相3线式
吸气条件: 1bar，20℃
排气量：换算成压缩机的吸气条件的值
※使用地海拔1000m以上的情况，请咨询我司销售人员
*设备寸尺大小，规格参数如有更新，弊公司不做另行通知
*噪声值包含±3dB的波动范围
*关于保证值请另外咨询
AT系列【工频机】
| 型号 | 最高压力 (MPa) |
排气量 (m3/min) |
主电机功率 (kW) |
排气管 接口直径 |
噪音值 dB(A) |
外形尺寸(mm) | 重量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| 长 (W) | 宽(D) | 高(H) | |||||||
| AT90A/W | 0.75 | 19.9 | 90 | DN80 | 74(72) | 2400 | 1800 | 2000 | 3700 |
| AT110A/W | 23.9 | 110 | DN80 | 75(73) | 2400 | 1800 | 2000 | 3800 | |
| AT132A/W | 29.0(30.0) | 132 | DN100 | 76(74) | 2800 | 2000 | 2000 | 4200 | |
| AT160A/W | 36.0(37.5) | 160 | DN100 | 77(75) | 2800 | 2000 | 2000 | 4400 | |
| AT200A/W | 45.0(47.0) | 200 | DN100 | 78(76) | 3200 | 2100 | 2100 | 6850 | |
| AT250A/W | 57.0(59.0) | 250 | DN100 | 79(77) | 3200 | 2100 | 2100 | 7150 | |
| AT90A/W-H | 0.85 | 18.6 | 90 | DN80 | 74(72) | 2400 | 1800 | 2000 | 3700 |
| AT110A/W-H | 22.3 | 110 | DN80 | 75(73) | 2400 | 1800 | 2000 | 3800 | |
| AT132A/W-H | 27.1(28.0) | 132 | DN100 | 76(74) | 2800 | 2000 | 2000 | 4200 | |
| AT160A/W-H | 33.6(34.3) | 160 | DN100 | 77(75) | 2800 | 2000 | 2000 | 4400 | |
| AT200A/W-H | 42.0(43.0) | 200 | DN100 | 78(76) | 3200 | 2100 | 2100 | 6850 | |
| AT250A/W-H | 53.0(55.0) | 250 | DN100 | 79(77) | 3200 | 2100 | 2100 | 7150 | |
| AT90A/W-X | 1.05 | 15.7 | 90 | DN80 | 74(72) | 2400 | 1800 | 2000 | 3700 |
| AT110A/W-X | 19.3 | 110 | DN80 | 75(73) | 2400 | 1800 | 2000 | 3800 | |
| AT132A/W-X | 23.4(24.5) | 132 | DN100 | 76(74) | 2800 | 2000 | 2000 | 4200 | |
| AT160A/W-X | 29.6(31.0) | 160 | DN100 | 77(75) | 2800 | 2000 | 2000 | 4400 | |
| AT200A/W-X | 37.8(38.8) | 200 | DN100 | 78(76) | 3200 | 2100 | 2100 | 6850 | |
| AT250A/W-X | 47.0(49.8) | 250 | DN100 | 79(77) | 3200 | 2100 | 2100 | 7150 | |
| AT90A/W-G | 1.3 | 13.8 | 90 | DN80 | 74(72) | 2400 | 1800 | 2000 | 3700 |
| AT110A/W-G | 16.8 | 110 | DN80 | 75(73) | 2400 | 1800 | 2000 | 3800 | |
| AT132A/W-G | 20.5(21.8) | 132 | DN100 | 76(74) | 2800 | 2000 | 2000 | 4200 | |
| AT160A/W-G | 26.0(27.6) | 160 | DN100 | 77(75) | 2800 | 2000 | 2000 | 4400 | |
| AT200A/W-G | 33.0(35.0) | 200 | DN100 | 78(76) | 3200 | 2100 | 2100 | 6850 | |
| AT250A/W-G | 42.0(44.8) | 250 | DN100 | 79(77) | 3200 | 2100 | 2100 | 7150 | |
※（）内为水冷机组参数
■备注
电源：380V/50Hz/3相3线式
吸气条件: 1bar，20℃
排气量：换算成压缩机的吸气条件的值
※使用地海拔1000m以上的情况，请咨询我司销售人员
*设备寸尺大小，规格参数如有更新，弊公司不做另行通知
*噪声值包含±3dB的波动范围
*关于保证值请另外咨询
